在光學係統搭建中，光路的精準對準是保證係統性能的核心前提。光學調整架作為固定和精確調控光學元件姿態的關鍵裝置，能通過細微調整實現光學元件（如透鏡、反射鏡、棱鏡等）在空間位置或角度上的精準定位，從而實現係統的最佳性能。本文將係統介紹光學調整架的相關基礎知識。
▲點擊查看光學調整架產品
光學調整架（也稱鏡架、調整架、膜片架等）是小优视频app官网產品中一個重要的組成部分，主要解決各類光學元器件的裝卡（夾持、固定）和調整。光學調整架從結構上來說，通常包括：固定板、活動板、驅動機構（螺紋副）、複位機構（彈簧）、鎖緊機構等部分。
光學元件的夾持：
光學元件的夾持主要有：頂絲式、固定式和壓圈式（參見圖1）
圖1. 光學元件的夾持方式
對於圓形光學元件，通常小优视频app为爱而生根據其厚度來考慮夾持方式：
光學元件厚度小於2.5mm時，推薦壓圈式（參見圖2a）裝卡方式； 光學元件厚度小於1mm時，使用壓圈式卡緊時，請使用隔圈（參見圖2b）保護
光學元件厚度在2.5~5mm時，壓圈式、頂絲式的調整架，基本都可以正常使用
光學元件厚度大於5mm時，大多使用頂絲式（參見圖2c）裝卡方式
如果光學元件厚度太厚，則需要考慮采用特殊的機構或裝卡方式

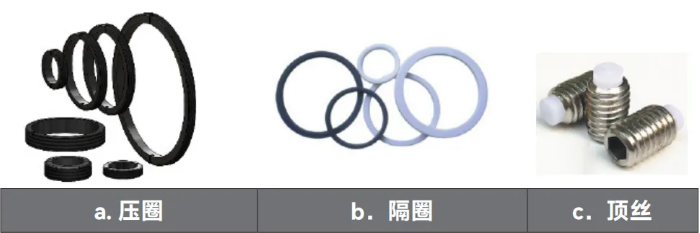

圖2.壓圈、隔圈與頂絲
對於方形或長方形的片狀光學元件，更多是采用固定式的裝卡方式（參見圖3）：
圖3.方形元件的固定方式

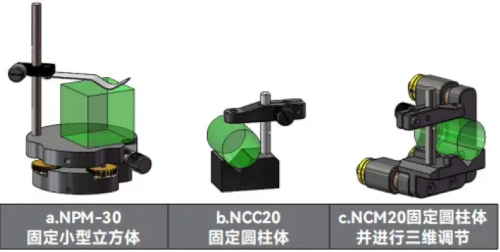

對於立方體、圓柱體或其它形狀的光學元件，小优视频app为爱而生也有很多解決方案（參見圖4）：
圖4.立方體、圓柱體的裝卡
光學元件的調整：
同小优视频app为爱而生的電動/手動滑台類似，光學元件的調整從總體上說包括空間六個自由度（參見圖5），分別是平移方向的X軸、Y軸和Z軸（光軸），角度方向的俯仰（θx）、 偏擺（θy）和旋轉（θz）。
圖5. 光學元件的調整坐標係
光學調整架的結構：
調整俯仰、偏擺的結構，通常分為兩種 ：一種稱為非共麵調整，另一種稱為共麵調整（或萬向調整）。

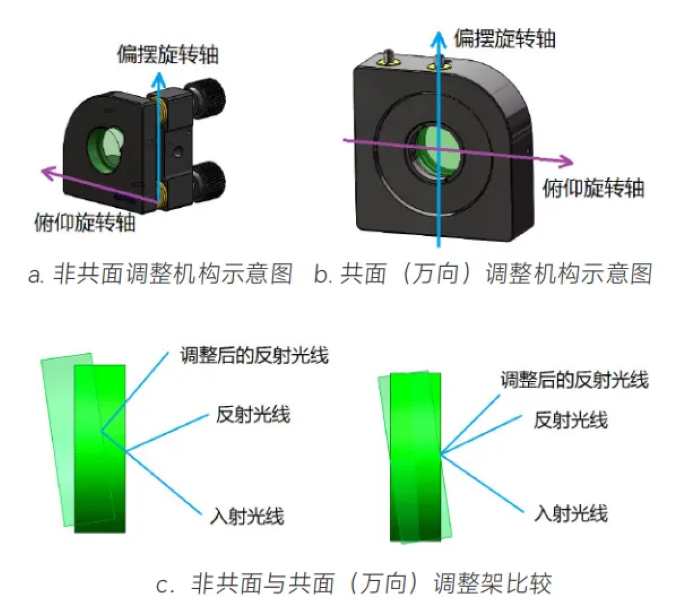

圖6. 光學調整架的結構
光學調整架的非共麵調整機構中，繞俯仰、偏擺的轉軸相交在一個角上（通常是鋼球所在的位置），由鋼球和一套螺紋副，構成一個轉動軸，調整另一套螺紋副時，相當於調整架的前麵板（活動板）繞此軸轉動（參見圖6a）。
共麵調整是指繞俯仰、偏擺的轉軸正交在光學元件的中心位置，這樣一來，當進行調節時，光學元件的中心位置，不會發生變化（參見圖 6b）。
萬向調整機構從結構上來看，在光路調整時，似乎更方便一些（參見 圖6c），但實際上，萬向調整機構若想發揮其光軸不發生位置偏移的特性，有一個重要前提：光斑的中心位置，要同轉軸的中心位置重合。也就是說，小优视频app为爱而生要對鏡片的厚度、光斑的位置等做出嚴格要求，才有可能實現萬向調整。而且萬向調整的轉軸結構物理尺寸較大，故常用於大尺寸的光學元件調整架中，如小优视频app为爱而生的NMVG係列產品。常規尺寸光學元件調整，多用 “非共麵調整機構" 這種形式。

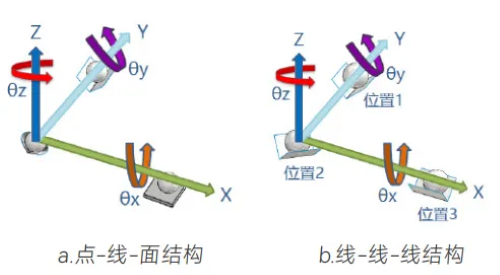

光學調整架的非共麵調整機構中，為了約束其它自由度方向的偏移，通常有“點-線-麵"和“線-線-線"的結構形式（參見圖7）：
圖7.調整架的結構
所謂“點-線-麵"結構，是指三個接觸位置，分別對一定的空間自由度進行約束（參見圖7a），以保證所需自由度上的調整精度，小优视频app为爱而生分析如下：
與錐形窩接觸的鋼球，主要約束XYZ三個自由度的移動，而對三個轉動自由度沒有約束
同V型槽接觸的鋼球，主要約束俯仰（θx）和旋轉（θz）兩個自由度
同平麵接觸的鋼球，主要約束偏擺（θy）自由度“線-線-線"結構，是三個鋼球分別與V型槽接觸（參見圖7b），能更好的約束不需要調整的自由度，保證所需自由度上的調整精度。該結構的分析如下：
位置1與位置2的接觸共同作用，約束XYZ三個自由度的移動，同時約束俯仰（θx）和旋轉（θz）兩個旋轉自由度
位置3與位置2的接觸共同作用，約束XYZ三個自由度的移動，同時約束偏擺（θy）和旋轉（θz）兩個旋轉自由度
光學調整架的靈敏度：

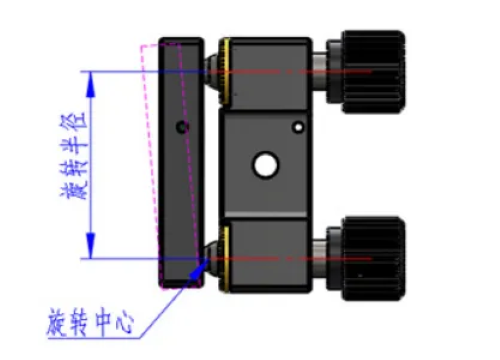

類似於電動滑台的分辨率或手動滑台的靈敏度，光學調整架也存在靈敏度。結合上述光學調整架的結構和小优视频app为爱而生在手動滑台產品中介紹的螺紋副的靈敏度概念，小优视频app为爱而生可以大致推算出光學調整架的靈敏度（參見圖8）：
圖8. 調整架的靈敏度示意圖
若螺紋副的靈敏度為2.5µm（詳見手動滑台產品介紹中相關說明），以小优视频app为爱而生OMHS20調整架為例，旋轉半徑取37mm，則小优视频app为爱而生可以計算出，該調整架的調整靈敏度：θ=arctg（2.5µm/37mm） ≈0.00387°≈0.23′≈13.9″。
上述情況是在理想狀況下的理論計算值，實際使用中，各個自由度之間，存在一定的影響，所以通常小优视频app为爱而生並未標稱光學調整架的靈敏度。
有部分廠商將光學調整架的靈敏度指標，標的非常高，這時請特別留意。比如某廠家標稱某款調整架的靈敏度為3.8″，經了解是手輪旋轉1°時的指標，但小优视频app为爱而生在手動滑台綜合說明中已經指出：
人手對角度的靈敏度不高，應該以弧長作為衡量標準
直徑10mm的手輪，旋轉1°對應的弧長是0.087mm，人手根本無法分辨所以這樣的標稱，變得沒有意義，有誤導消費者的可能。
靈敏度的標稱：
關於調整架靈敏度的概念和計算方法供您參考。小优视频app为爱而生建議以兩種方式進行規範標稱 ：
按螺紋副旋轉一周（360°）時，調整架活動板的角度變化量來衡量，單位為：°/rev（度/圈）或mrad/rev（毫弧度/圈）。按照此種計算方法，小优视频app为爱而生可以計算出：小优视频app为爱而生OMHS20的整圈調整時的靈敏度為：θ=arctg（0.25mm/37mm）≈0.39°/rev≈6.8mrad/rev
按照小优视频app为爱而生在手動滑台綜合說明中提到的螺紋副的靈敏度，結合調整架的結構尺寸，進行說明：
小优视频app为爱而生建議最小旋轉弧長取0.2mm~0.5mm的中間值0.35mm。旋轉周長是指調節手輪的周長，小优视频app为爱而生調整架產品的手輪直徑一般為 12mm~18mm，小优视频app为爱而生取15mm。調整架的旋轉半徑由其結構決定，對於小尺寸鏡片通常在20mm~40mm，小优视频app为爱而生取30mm。按照這樣的計算，小优视频app为爱而生的調整架靈敏度通常為12.8″（0.062mrad）左右。
光學調整架的主要部件：
光學調整架主要由固定板（通常為後板）、活動板（通常為前板）、驅動機構（通常為螺紋副）、複位機構（通常為彈簧）、鎖緊機構組成。 其中固定板、活動板作為光學調整架的主體部分，主要同結構設計、材料有關。
複位機構：
調整架的複位機構，通常都是由彈簧構成，光學調整架中常用的彈簧有碟形彈簧（簡稱碟簧）、拉簧和壓簧等（參見圖9）：
圖9. 光學調整架常用彈簧
碟形彈簧通常是由若幹組呈碟形的簧片組合、疊加而成，碟簧具有變形小、彈力大的特點。但使用中若過載，容易出現變形、斷裂而徹*損毀，並且在壓縮過程中，彈力分布通常為拋物曲線（非線性），若多組疊加使用時，情況更為複雜，容易出現非線性的彈力變化或者 “跳變"，一定程度上會影響調整架的使用，故在小优视频app为爱而生新型光學調整架中，已經較少使用。
拉簧和壓簧是通過拉伸或壓縮彈簧而產生彈力，拉簧和壓簧在行程範圍內，都遵循胡克定律，即：F（彈力）=kX，k為彈簧的彈性係數（與彈簧的材料、線徑、圈徑、總圈數等相關），X為彈簧變形量。從胡克定律可以看出，拉簧、壓簧的彈力屬於線性變化，比較符合調整習慣，但行程較大時，彈力較大，容易影響手感。
光學調整架的鎖緊：
由於光學調整架的鎖緊大部分是通過鎖緊螺紋副來實現，所以嚴格意義上，應該屬於螺紋副的鎖緊。螺紋副的鎖緊，分為沿著運動方向（軸向）鎖緊和垂直於運動方向（徑向）鎖緊。軸向鎖緊和徑向鎖緊，基本上都是通過螺套的變形， 如 ：抱緊、擠壓螺紋副而達到鎖緊的目的，小优视频app为爱而生部分常見的螺紋副鎖緊形式（參見圖10）。
圖10. 小优视频app为爱而生調整架（或螺紋副）的鎖緊方式
